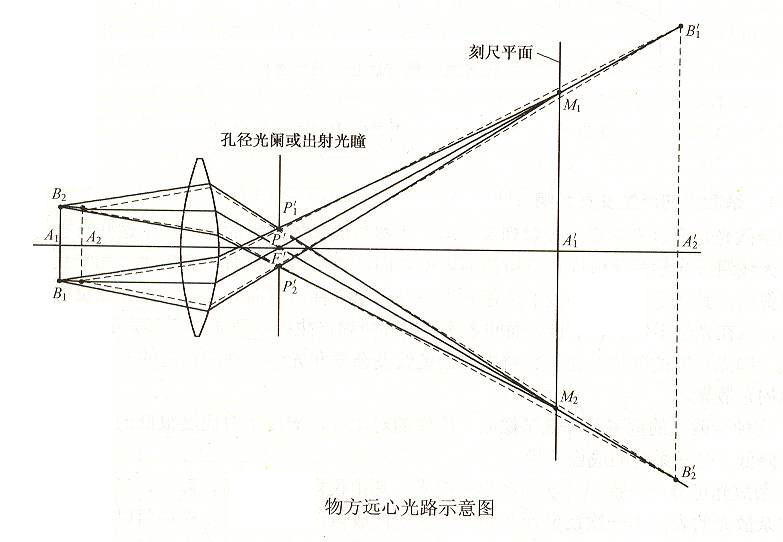

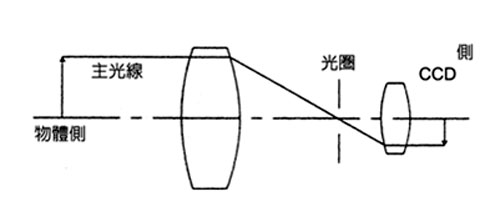

远心镜头远心镜头原理1）物方远心光路设计原理及作用： 物方远心光路是将孔径光阑放置在光学系统的像方焦平面上，物方主光线平行于光轴主光线的会聚中心位于物方无限远，称之为：物方远心光路。其作用为：可以消除物方由于调焦不准确带来的，读数误差。

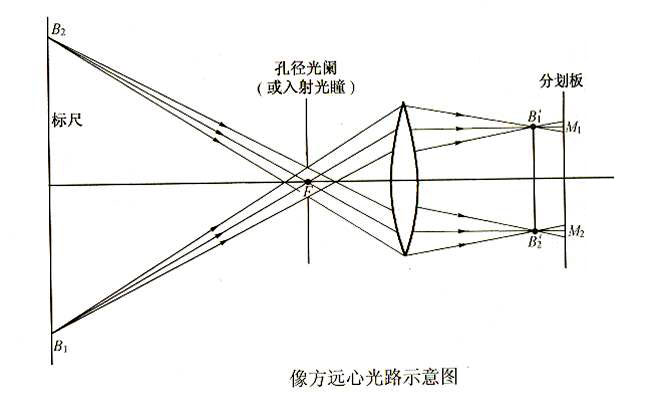

2）像方远心光路设计原理及作用： 像方远心光路是将孔径光阑放置在光学系统的物方焦平面上，像方主光线平行于光轴主光线的会聚中心位于像方无限远，称之为：像方远心光路。其作用为：可以消除像方调焦不准引入的测量误差。
3）两侧远心光路设计原理及作用： 综合了物方/像方远心的双重作用。主要用于视觉测量检测领域。
技术参数1）高影像分辨率 图像分辨率一般以量化图像传感器既有空间频率对比度的CTF （对比传递函数）衡量，单位为lp/mm（每毫米线耦数）。大部分机器视觉集成器往往只是集合了大量廉价的低像素、低分辨率镜头，最后只能生成模糊的影像。而采用AFT远心镜头，即使是配合小像素图像传感器（如5.5百万像素, 2/3"），也能生成高分辨率图像。 2）近乎零失真度 畸变系数即实物大小与图像传感器成像大小的差异百分比。普通机器镜头通常有高于1~2%的畸变，可能严重影响测量时的精确水平。相比之下，远心镜头通过严格的加工制造和质量检验，将此误差严格控制在0.1%以下。 3）无透视误差 在计量学应用中进行精密线性测量时，经常需要从物体标准正面（完全不包括侧面）观测。此外，许多机械零件并无法精确放置，测量时间距也在不断地变化。而软件工程师却需要能精确反映实物的图像。远心镜头可以完美解决以上困惑：因为入射光瞳可位于无穷远处，成像时只会接收平行光轴的主射线。 4）远心设计与超宽景深 双远心镜头不仅能利用光圈与放大倍率增强自然景深，更有非远心镜头无可比拟的光学效果：在一定物距范围内移动物体时成像不变，亦即放大倍率不变。 应用场景 1）当需要检测有厚度的物体时（厚度>1/10 FOV直径）； 2）需要检测不在同一平面的物体时； 3）当不清楚物体到镜头的距离究竟是多少时； 4）当需要检测带孔径、三维的物体时； 5）当需要低畸变、图像效果亮度几乎完全一致时； 6）当缺陷只在同一方向平行照明下才能检测到时。 如何选择 1）物方尺寸------拍摄范围。 2）像方尺寸------使用的CCD的靶面大小。 3）工作距离------物方镜头前表面距离拍摄物的距离。 4）分辨率---------使用的CCD像素大小。 5）景深------------镜头能成清晰像的范围。像/物倍率越大景深越小。 6）接口------------照相机接口，多为C，T等接口。 根据使用情况（物体尺寸和需要的分辨率）选择物方尺寸合适的物方镜头和CCD或CMOS相机，同时得到像方尺寸，即可计算出放大倍率，然后根据产品列表选择合适的像方镜头。选择过程中还应注意景深指标的影响，因为像/物倍率越大景深越小，为了得到合适的景深，可能还需要重新选择镜头。 |
